Электроды и датчики для георазведки

Электроды и датчики для георазведки

Сообщение Лаборант » Вт дек 04, 2007 2:14 pm

Господа геофизики поможите с подбором информации по данной теме... Необходима информация по электродам для измерения электрической и магнитной составляющих поля земли. Интересуют всё!!!
Лаборант

Сообщения: 6
Зарегистрирован: Ср ноя 21, 2007 8:45 am

Сообщение Альберт » Вт дек 04, 2007 6:00 pm

Если Вас интересуют электроды для электроразведки, то это металлические штыри или керамические ёмкости(неполяризующиеся электроды). Приёмные электоды, обычно медные или латунные. Питающие - стальные.
Альберт

Сообщения: 50
Зарегистрирован: Пт май 04, 2007 1:19 pm
Откуда: Республика Коми

Сообщение Лаборант » Ср дек 05, 2007 9:44 am

Интересуют приёмные неполяризующиеся электроды. Как их можно изготовить самому? или где достать? есть мысль заменить их на отработанные элементы питания типа R20 предварительно сняв с них цинковую оболочку, обернув пропитанной тканью. В один электрод поместить 4 таких элемента. Как на ваш взгляд будет функционировать такая конструкция? если есть изображение электродов большая просьба выложить.
Лаборант

Сообщения: 6
Зарегистрирован: Ср ноя 21, 2007 8:45 am

Сообщение Альберт » Ср дек 05, 2007 12:21 pm

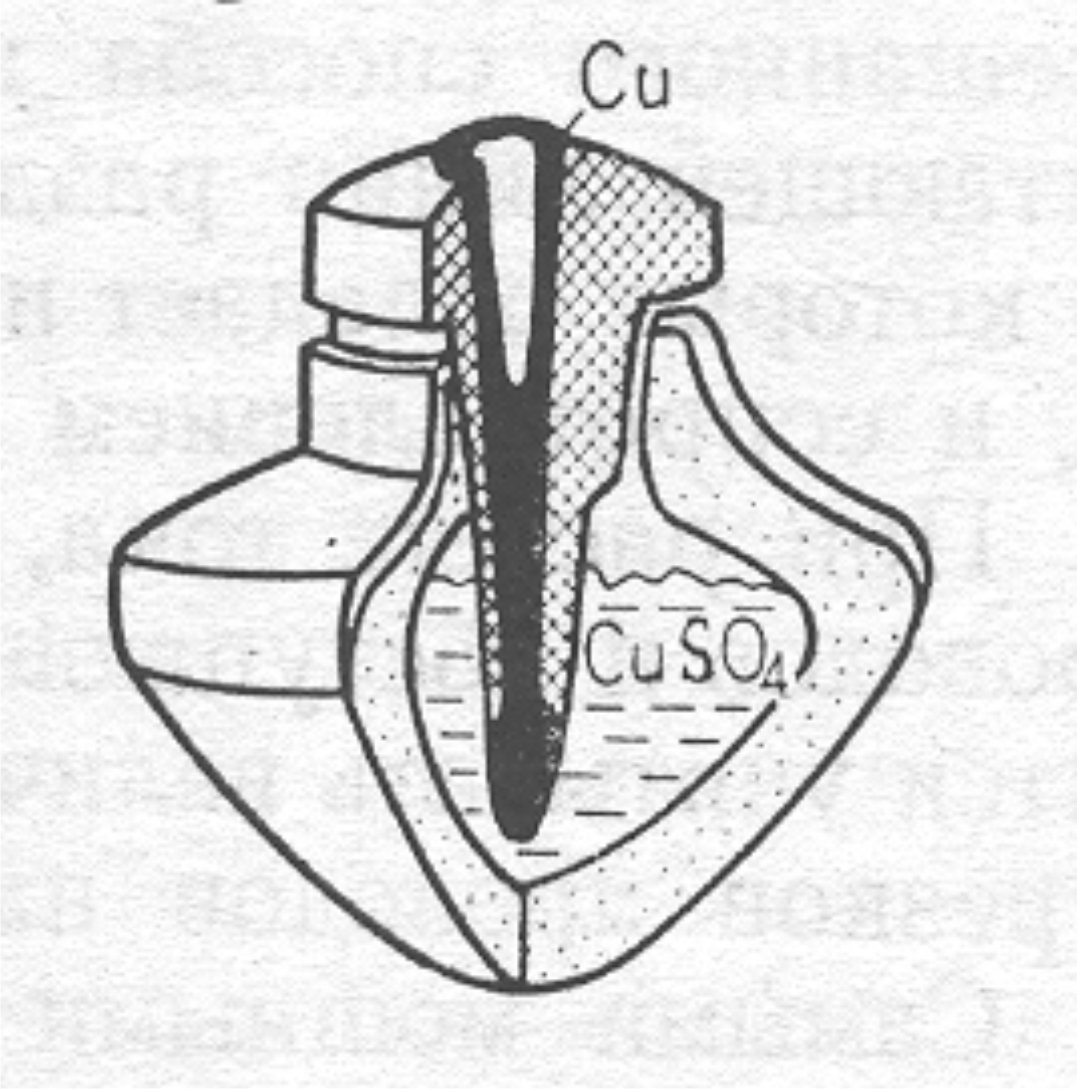

Это неполяризующийся электрод системы ВИРГ. Мы покупали в Москве, по-моему "ГЕОСКАН-М". Они ещё советского производства. Керамические. Нижняя часть, контактирующая с грунтом, не покрыта глазурью, шершавая. Через её поры в грунт просачивается медный купорос, залитый в электрод.
Я читал про брезентовые электроды. Там купорос просачивается через ткань. Правда, я думаю, очень часто придётся доливать его.
Вложения
Альберт

Сообщения: 50
Зарегистрирован: Пт май 04, 2007 1:19 pm
Откуда: Республика Коми

Сообщение Лаборант » Ср дек 05, 2007 1:01 pm

Спасибо за рисунок...Возник другой вопрос, возможно ли измерить такие характеристики использую в качестве датчика рамочную антенну? Гдето читал о подобном методе замеров....
Лаборант

Сообщения: 6
Зарегистрирован: Ср ноя 21, 2007 8:45 am

Сообщение Альберт » Ср дек 05, 2007 1:33 pm

Возникает вопрос - какие характеристики Вы собираетесь измерять? Если Вас интересуют неполяризующиеся электроды, то, скорее всего, речь идёт о методах ВЭЗ или СЭП, причём на постоянном токе. Тогда Вы измеряете разность потенциалов (напряжение) на приёмных электродах. Данные электроды, конечно, заземлены.
Наблюдения со стелющимися электродами и воздушной антенной на рабочей частоте 625; 1250; 2500 Гц основаны на использовании методики бесконтактного измерения электрического поля (БИЭП). Специфика этой методики состоит в проведении измерений электрического поля с помощью незаземленной приемной линии, один или оба электрода которой не имеют гальванического контакта с грунтом. Аналогично возбуждение электрического поля в исследуемой среде также может осуществляться с помощью незаземленной питающей линии.
Альберт

Сообщения: 50
Зарегистрирован: Пт май 04, 2007 1:19 pm
Откуда: Республика Коми

Сообщение Лаборант » Чт дек 06, 2007 1:05 pm

Первоначально задача ставилась на самостоятельное изготавлении электродов для измерения горизонтальной и вертикальной составляющих электрического поля земли. В ходи поиска были найдены предложенные электроды и находил упоминания о графитных электродах в мешочке с графитным же порошком. Если вы что либо знаете об этом пожалуюсто обьясните... К вопросу о методах.... пока ничего определённого сказать немогу, попозже уточню у старшего потом отпишусь.
Лаборант

Сообщения: 6
Зарегистрирован: Ср ноя 21, 2007 8:45 am

Сообщение Альберт » Чт дек 06, 2007 2:53 pm

Знаю про вертикальную и горизонтальную составляющую магнитного поля Земли (Z и H). Про электрическое поле такого сказать не могу.
Альберт

Сообщения: 50
Зарегистрирован: Пт май 04, 2007 1:19 pm
Откуда: Республика Коми

Сообщение Лаборант » Пн дек 10, 2007 8:36 am

Вобщем такое дело....Разрабатывается оборудование для подвижной геофизической станции, в связи с этим и понадобились электроды. Мерим разность потенциалов на заземлённых электродах. Есть информация что в канаде при открытии подобной станции использовались электроды именно из набора таких батареек, и как оказалось показали себя намного лучше, чем медно-керамические. :!:
Лаборант

Сообщения: 6
Зарегистрирован: Ср ноя 21, 2007 8:45 am

Сообщение Альберт » Пн дек 10, 2007 4:14 pm

Если делать работу для себя, то, наверное, можно использовать самоделки. Однако, на производстве есть ГОСТы. В них указаны виды электродов, которые надо использовать.
Если ваша аппаратура (генератор) работает на переменном токе, то неполяризующиеся электроды не понадобятся.
Медно-керамичекий электрод, один стоит в пределах 800 р. Думаю для организации это не большие деньги.
Альберт

Сообщения: 50
Зарегистрирован: Пт май 04, 2007 1:19 pm
Откуда: Республика Коми

Сообщение Лаборант » Вт дек 11, 2007 8:36 am

Это дело понятное и большое спасибо вам за консультацию. Использовать готовое конечно можно всегда, и это конечно не большие деньги для организации. Но тут стоит вопрос о изготовлении чегото своего.....поэтому и собираю информацию......
Лаборант

Сообщения: 6
Зарегистрирован: Ср ноя 21, 2007 8:45 am
